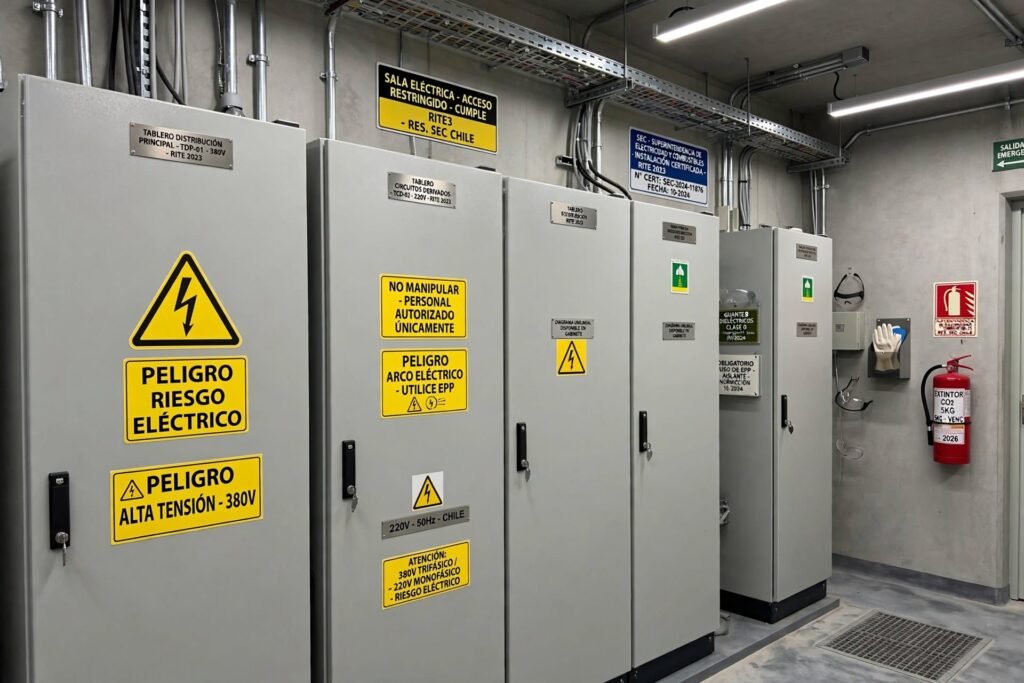

Letreros de Identificación de Riesgo Eléctrico: Cumpliendo el Reglamento de Instalaciones Eléctricas (RITE) 2023

En marzo de 2023 entró en vigor el nuevo Reglamento de Instalaciones Eléctricas Técnicas (RITE), que sustituyó al antiguo reglamento y introdujo requisitos actualizados para la señalización de riesgos eléctricos en instalaciones de baja, media y alta tensión. Este artículo detalla qué exige el RITE 2023 sobre señalética de peligro eléctrico, qué símbolos y letreros son obligatorios, y cómo implementar un sistema de señalización que evite multas de la Superintendencia de Electricidad y Combustibles (SEC) y proteja a trabajadores eléctricos y mantenimiento.

El incumplimiento de la señalética eléctrica no solo genera sanciones económicas (que pueden superar las 100 UTM en casos de riesgo grave), sino que aumenta significativamente la probabilidad de accidentes por choque eléctrico, arco voltaico o contacto accidental con partes energizadas. Una señalética clara y duradera es una medida fundamental de prevención en cualquier instalación eléctrica.

¿Qué exige el RITE 2023 sobre señalización de riesgo eléctrico?

El RITE 2023, en sus capítulos relacionados con protección y señalización, establece disposiciones claras para:

• Identificación de zonas de peligro eléctrico: Áreas donde existe riesgo de contacto directo o indirecto con partes bajo tensión.
• Señalización de operaciones bajo tensión: Cuando se realizan trabajos energizados bajo estrictas condiciones de seguridad.
• Ubicación de equipos de protección y maniobra: Como interruptores de seccionamiento, dispositivos de puesta a tierra y cortaircuitos.
• Advertencia de áreas con riesgos específicos: Como campos electromagnéticos, riesgos de arco voltaico o zonas de almacenamiento de baterías.

El reglamento remite a normas técnicas complementarias, principalmente:

• NCh 2111:2004 (Señalética de seguridad – Especificaciones) para diseño, colores y materiales.
• IEC 60417 (Símbolos gráficos para uso en equipos) para la estandarización de símbolos eléctricos.
• NFPA 70E (Estándar para seguridad eléctrica en el lugar de trabajo) como referencia internacional de buenas prácticas.

Símbolos y Letreros Obligatorios según el RITE 2023

Basado en el RITE 2023 y sus normas técnicas de referencia, los siguientes letreros y símbolos son de uso obligatorio en instalaciones eléctricas:

1. Letreros de Peligro Eléctrico General (Triángulo Amarillo)

Para advertir de la presencia de partes bajo tensión en general:

• Símbolo: Rayo negro en triángulo amarillo con borde negro (según IEC 60417-5036).
• Texto complementario: «PELIGRO: VOLTAJE», «ZONA DE TRABAJO ELÉCTRICO», «PARTES BAJO TENSIÓN».
• Aplicación: Puertas de cuartos eléctricos, cercas de subestaciones, paneles de distribución.
• Material: Debe cumplir con NCh 2111 para durabilidad y visibilidad.

2. Letreros de Zona de Trabajo Bajo Tensión (ZBT)

Cuando se realiza trabajo energizado bajo permiso y condiciones específicas:

• Símbolo: Combination of the electrical danger symbol and a gloving symbol (isolated glove) or specific text.
• Texto obligatorio: «ZONA DE TRABAJO BAJO TENSIÓN – PERMITIDO SOLO CON EPP ESPECÍFICO Y AUTORIZACIÓN».
• Ubicación: En el perímetro de la zona donde se realiza el trabajo energizado.
• Material: Se recomienda fotoluminiscente o de alta visibilidad para condiciones de baja luz.

3. Letreros de Áreas con Riesgo de Arco Voltaico

Para zonas donde existe riesgo de liberación explosiva de energía debido a falla eléctrica:

• Símbolo: Símbolo específico de arco voltaico (en desarrollo en normas IEC, pero comúnmente se usa un rayo con explosión o texto «RIESGO DE ARCO VOLTAICO»).
• Texto complementario: «USAR EPP ARCO VOLTAICO (TRAJE, CAFÉ, VISERA)» y «LÍMITE DE ACERCÉN: [distancia] cm».
• Aplicación: Paneles de media y alta tensión, interruptores de potencia, transformadores.

4. Identificación de Equipos de Protección y Maniobra

Para localizar rápidamente dispositivos críticos en caso de emergencia:

• Letrero de INTERUPTOR DE SECCIONAMIENTO: Flecha apuntando al equipo + texto descriptivo.
• Letrero de DISPOSITIVO DE PUESTA A TIERRA: Símbolo de tierra (tres líneas horizontales decrecientes) + texto.
• Letrero de CORTACIRCUITOS: Identificación específica por número o zona que protege.
• Letrero de TRANSFORMADOR: Símbolo de bobinas entrelazadas + kVA y voltajes primario/secundario.

Estos letreros facilitan maniobras de emergencia y reducen el tiempo de respuesta en caso de incidente.

5. Señalización de Áreas de Almacenamiento de Baterías y Celdas

En instalaciones con baterías de plomo-ácido, litio o demás sistemas de almacenamiento:

• Símbolos de peligro: Según clasificación química (corrosivo, ácido, gases inflamables).
• Letreros específicos: «ALMACENAMIENTO DE BATERÍAS DE ÁCIDO», «PELIGRO: GASES INFLAMABLES», «NO FUMAR – ZONA DE CARGA».
• Rombo NFPA 704: Obligatorio si se almacenan cantidades significativas (ver DS 43 y NCh 2190).

6. Señalización de Campos Electromagnéticos (CEM)

En proximidad a líneas de transmisión, subestaciones o equipos de alta frecuencia:

• Símbolo: Onda senoidal o texto «CAMPO ELECTROMAGNÉTICO».
• Texto complementario: «LÍMITE DE EXPOSICIÓN: [valor] μT» o «USAR DETECTOR DE CEM SI SE INDICA».
• Aplicación: Perimetrales de líneas de transmisión, cabinas de transformadores de potencia.

Requisitos de Durabilidad y Visibilidad según NCh 2111

Para que la señalética eléctrica cumpla su función de seguridad, debe respetar los requisitos de la NCh 2111:2004:

Requisito	Especificación NCh 2111	Aplicación a Riesgo Eléctrico
Luminancia fotoluminiscente (si aplica)	Clase B mínima: ≥100 mcd/m² a 60 segundos	Letreros de evacuación en cuartos eléctricos y zonas de maniobra.
Contraste de colores	Relación de luminancia ≥ 3:1 entre símbolo y fondo	Símbolo negro sobre fondo amarillo para peligro eléctrico.
Ángulo de visión	Mínimo 120° horizontal y 60° vertical	Asegura legibilidad desde múltiples posiciones de aproximación.
Resistencia a factores ambientales	UV, humedad, cambios de temperatura, químicos leves	Especialmente importante en subestaciones exteriores y plantas industriales.
Fijación segura	Resistente a viento, vibración y impacto accidental	Evita que letreros se caigan o desplacen en zonas de alta actividad.

Errores Comunes en la Señalética Eléctrica y Cómo Evitarlos

Error Frecuente	Riesgo Asociado / Multa Posible	Solución Correcta
Usar letreros estándar no diseñados para ambientes eléctricos	Degradación rápida por ozono, calor o partículas conductivas	Seleccionar materiales certificados para uso eléctrico (policarbonato grado eléctrico, acetato de butirato).
Falta de señalización en puntos de maniobra	Trabajadores no localizan interruptores de seccionamiento a tiempo	Identificar y señalizar todos los dispositivos de maniobra críticos.
Letreros obstructivos o mal orientados	Señal que no se ve durante aproximación o maniobra	Verificar ubicación y ángulo en condiciones reales de trabajo.
Uso de símbolos no estándar o inventados	Confusión entre trabajadores y contratistas externos	Apegarse estrictamente a IEC 60417 y NCh 2111 para símbolos eléctricos.
Falta de actualización tras modificaciones de instalación	Letreros que indican voltajes o configuraciones obsoletas	Establecer revisión de señalética cada vez que se modifique el sistema eléctrico.
Señalética legible solo a corta distancia	Trabajadores se acercan demasiado antes de advertir el peligro	Asegurar tamaño mínimo de letrero según distancia de aproximación y velocidad de acercamiento.

Beneficios de una Señalética Eléctrica Adecuada

Invertir en señalética eléctrica conforme al RITE 2023 no solo evita sanciones, sino que trae beneficios operativos y de seguridad:

• Reducción de accidentes eléctricos: Señaliza claramente zonas de peligro y procedimientos seguros.
• Mejora en el tiempo de maniobra de emergencia: Localización rápida de equipos de protección y seccionamiento.
• Cumplimiento en auditorías de la SEC: Cero observaciones por falta de señalética en inspecciones periódicas.
• Facilitación de trabajo de contratistas externos: Información clara reduce tiempo de inducción y errores.
• Cultura de seguridad eléctrica: Refuerza la importancia del respeto a los límites de acercamiento y uso de EPP.

¿Por qué elegir Letreros Caperuso para su señalética eléctrica?

En Letreros Caperuso somos fabricantes especializados en señalética de seguridad eléctrica con conocimiento técnico del RITE 2023 y normas aplicables. Ofrecemos:

• ✅ Materiales resistentes a ambientes eléctricos: Policarbonato de grado eléctrico, acetato de butirato y laminados especializados que resisten ozono, calor y partículas conductivas.
• ✅ Símbolos según IEC 60417 y NCh 2111: Diseño exacto de símbolos de peligro eléctrico, trabajo bajo tensión y arco voltaico.
• ✅ Opciones fotoluminiscentes para zonas de baja luz: Letreros de salida de emergencia en cuartos eléctricos y rutas de evacuación.
• ✅ Fijaciones seguras y antivibración: Tornillos de seguridad, adhesiones estructurales o sistemas de anclaje para paredes metálicas y concreto.
• ✅ Personalización técnica: Incluimos voltajes específicos, números de circuito y leyendas según su instalación.
• ✅ Despacho a todo Chile: Atendemos instalaciones eléctricas desde Arica hasta Magallanes, incluyendo minas, plantas industriales y centros comerciales.
